高純度薬品対応 電源不要 溶剤 一般室防爆エリア

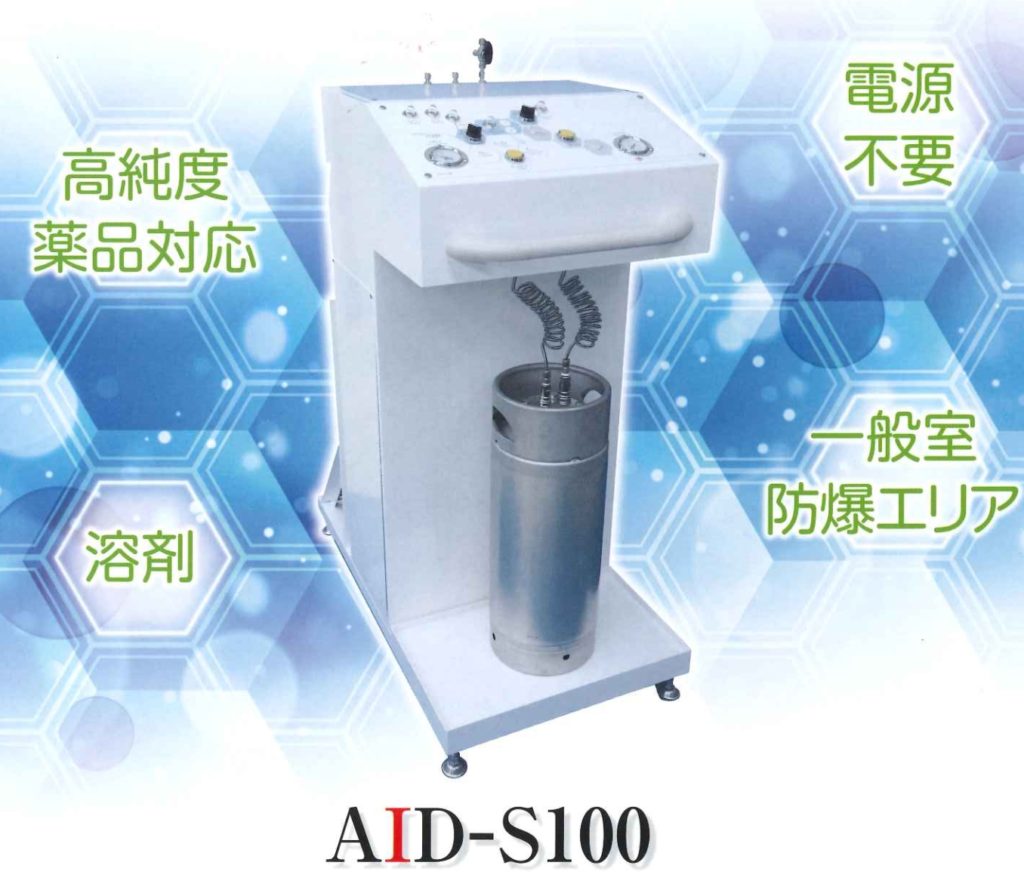

空圧制御式薬液供給装置 (Air Impetus Dispense System) AID-S100

空圧制御式薬液供給装置

AIDはN2,Ar等の不活性ガスを使用する加圧型薬液共有装置です。
研究、試作など継続的に高純度薬品をご利用の際、加圧容器を手軽で安全にご利用になれます。

特徴

・電源が不要
・コンパクトな筐体で運搬・設置が容易
・本体背面に加圧(動力用)ボンベを収納可能
・脱水溶媒などの高純度試薬・ELグレード薬品に対応

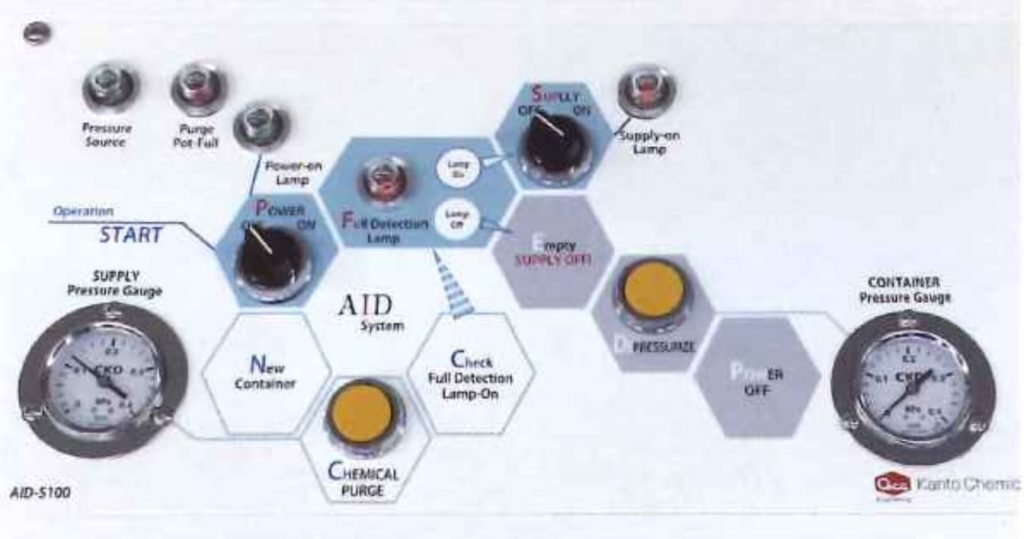

操作

1.キャニスター缶をワンタッチカプラで接続し、パワースイッチを入れます。
2.ケミカルパージスイッチを押して容器準備を行います。
3.サプライスイッチONで供給可能となります。
  手動弁の操作で送液されます。
4.容器が空になると供給(加圧)が停止します。

安全対策

1.運動状況をランプで確認することができます。
2.動力源がない場合(ガスボンベが空などのとき)にはインターロック機構により装置は作動しません。
3.加圧時、脱圧時のキャニスター缶内圧力を圧力ゲージで確認できます。

項目 データ
使用薬液種使用役 溶剤類
外形寸法 高さ:1220mm × 幅:550mm × 奥行き:960mm
接液材質 SUS/PFA/PTFE
継手材質 SUS/PFA/PTFE
液フィルター/ガスフィルター オプション
通い容器 キャニスター缶
ユーティリティ 動力:N2,Ar等の不活性ガス(0.4~0.5Mpa)および排気
接続取り合い 薬液:1/4”~3/8” SUS 二重食い込み継手
N2(動力):1/4” SUS 二重食い込み継手
排気:1/4”~3/8” SUS 二重食い込み継手
薬液供給方式 加圧供給(0.19Mpa以下)
